Seizmičke metode ispitivanja



Tehnika seizmičkih ispitivanja zasnivaje se  na pobuđivanju seizmičkih talasa (eksploziv, čekić, pad tega ili vibrator), a potom na registraciji vremena koje je proteklo od momenta pobude do momenta nailaska talasa  do geofona koji su postavljeni duž seizmičkog  profila.

Poznavajući vremena dolazaka elastičnih talasa do pojedinih geofona, i brzine prostiranja elastičnih talasa mogu se interpretirati, odnosno rekonstruisati putevi prostranja seizmičkih talasa. Informacija o građi proučavane sredine dobija se na osnovu analize puteva rasprostranjenja dveju osnovnih vrsta talasa:

a) refraktovanih talasa koji se, uglavnom, rasprostiru duž graničnih ravni ili površina dva sloja, tj. skoro horizontalno;

b) reflektovanih talasa koji u početku idu na dole, a zatim se u nekoj tački reflektuju i vraćaju nazad ka površini, i njihovo rasprostiranje je skoro vertikalno.

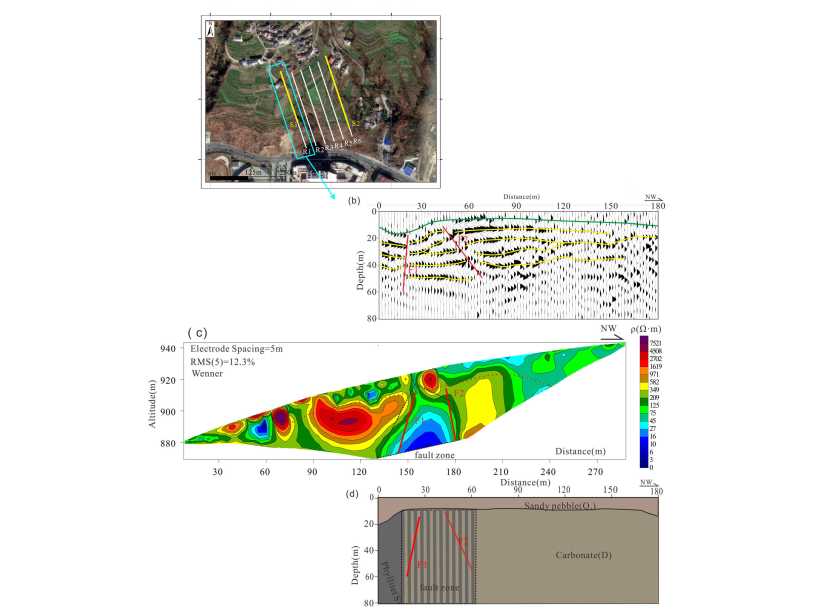

Na bazi proučavanja ovih dveju osnovnih vrsta elastičnih talasa razvile su se i dve osnovne metode primenjene seizmike - refrakciona i reflektivna seizmika. Za obe ove vrste talasa vreme pređenog puta zavisi od fizičkih osobina stena i njihovog strukturnog položaja. Cilj seizmičkih ispitivanja je dobijanje podataka o stenama, posebno o strukturnim oblicima.



Koristimo različite seizmičke metode za rešavanje različitih problema:

• Reflektivna metoda visoke rezolucije,

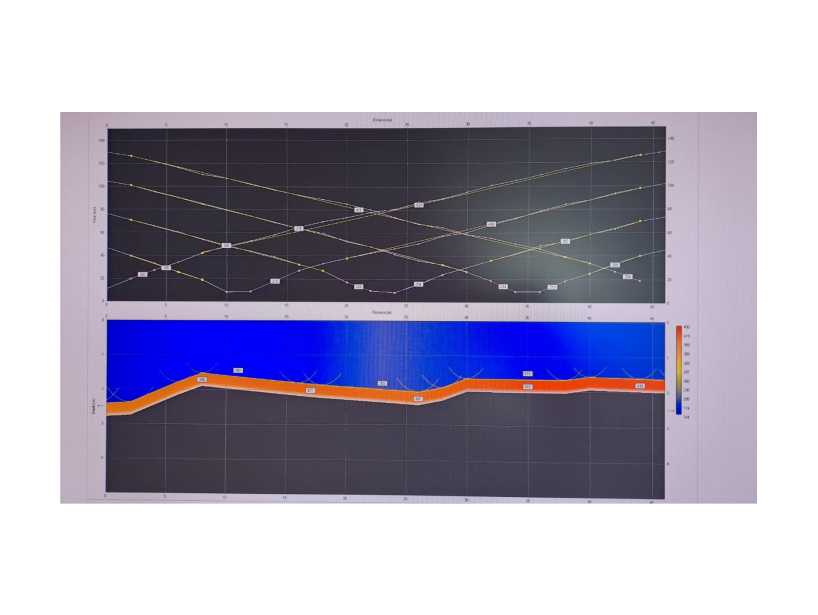

• Refraktivna,

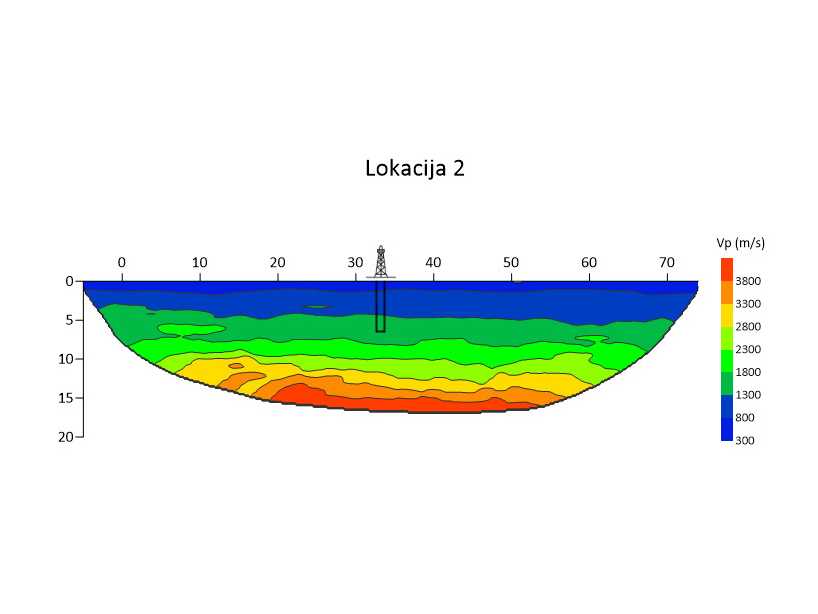

• Seizmička tomografija,
• Aktivnu i pasivnu MASW, SASW   (Multi analysis surface wave; Spectral analysis surface wave).

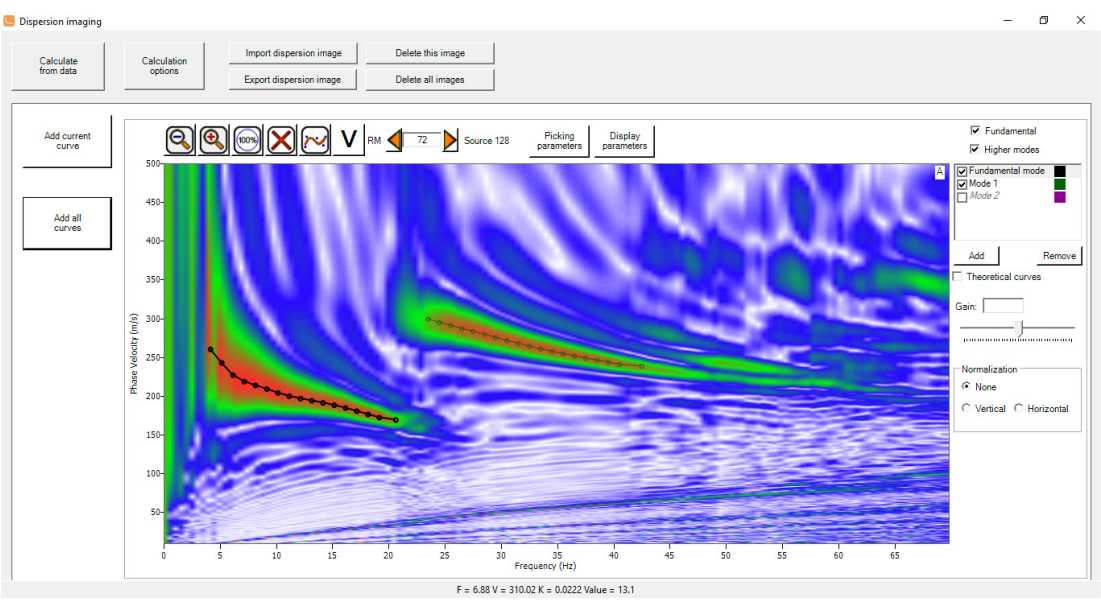

MASW (Multichannel Analysis of Surface Wave)

• Procenjuje tvrdoću (stiffness) tla merenjem brzine smičućeg (transverzalnog) talasa (Vs) od podzemlјa. Najčešće dubine do 30 m. Smičući (transferzalni) talas je direktan pokazatelj krutosti materijala ispod površine terena.
• Kategorizacija tla prema Eurocode 8 standardu za potrebe projektovanja i izgradnje objekata, kao i različite tipove geotehničkih inženjerskih projekata.
• Kartiranje tla, otkrivanje anomalija (postojeće komunalne cevi, praznine usled urušavanja, jako oštećene stene), procena zbijenosti materijala kod izgradnje i rekonstrukcije puteva, procena fundiranja, računanje Jungovog modula i modula smicanja, ispitivanja na klizištima...
• Mogućnost izvođenja 1D, 2D i 3D snimanja





Prednost seizmike nad drugim geofizičkim disciplinama je uslovljena nizom faktora od kojih su najvažniji sledeći:

  a) visoka tačnost dobijenih rezultata;

  b) široke mogućnosti rešavanja raznovrsnih problema i zadataka;

  c) mogućnost efikasnog proučavanja geoloških preseka i od veoma malih, do dubina i od nekoliko desetina kilometara.
